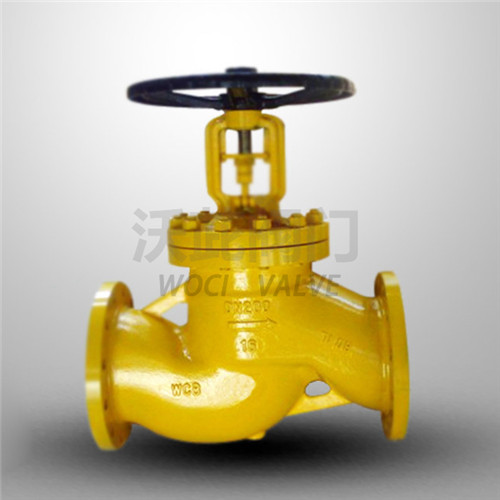

一、J41H/Y国标截止阀介绍
沃茈阀门（上海）有限公司生产销售的J41H/Y国标截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的不锈钢气动阀门也较严密。
压力试验
| 公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封试验 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 |
| 上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
| 气密封试验 | 0.4-0.7 | |||||
二、J41H/Y国标截止阀主要零件材料及性能
| 体盖扳 | 阀杆 | 密封面 | 垫片(环) | 填料 | 工作温度℃ | 适用介质 |
| wcb | 2cr13 |
13cr stl 本体材料 尼龙 |
增强柔性石墨 1crl3／柔性石墨 08软钢 0cr18ni9ti ocr18ni12mo2ti |
柔性石墨 增强柔性石墨 sfb-260 sfp-260 |
≤425 |
水、蒸汽、油品 |
| wc1 |
38crmoai 25cr2mov |
≤450 | ||||
| wc6 | ≤540 | |||||
| wc9 | ≤570 | |||||
| zgcr5mo | ≤540 | |||||
| zg1cr18ni9ti | 1cr18ni9ti | ≤200 | 硝酸类 | |||
| zgcr18ni12mo2ti | 1c18ni12mo2ti | ≤200 | 醋酸类 |
三、J41H/Y国标截止阀主要外形和连接尺寸
